描述

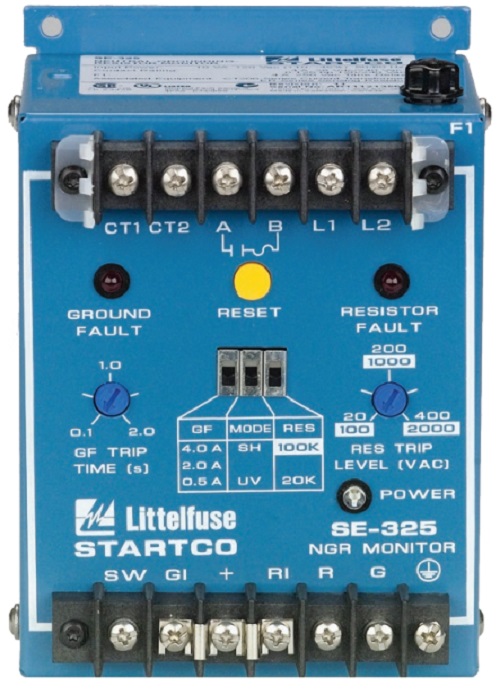

SE-325中性接地电阻监测器用于高达25kV的电阻接地系统，以监测中性到地路径的完整性并检测接地故障。它测量变压器或发电机中性到地连接和中性接地电阻（NGR）的连续性的电流和电压。SE-325坐标坐标，以检测松动的连接，腐蚀，接地故障或NGR失效，并提供一个警报或跳闸输出触点。
特点与优势
连续NGR监测
在秒内检测电阻故障，降低了瞬态过压风险，从而消除了造盘检测失败的风险地面故障检测
主要或备份保护，以检测受监控系统的任何位置的接地故障可调拾取（0.5-4 A）
选择最大的灵敏度而没有虚假操作可调时间延迟（0.1-2秒）
可调跳闸延迟允许系统协调输出联系人
形成输出联系可选择的联系人操作模式
可选择的故障安全或非故障安全操作模式允许连接到分流器或欠压断路器线圈或报警系统
SE-325数据表
SE-325手册
规格
- IEEE设备号：接地故障（50g / n，51g / n），过电压（59n），锁定继电器（86），检查继电器（3）
- 输入电压：查看订购信息
- 方面：H 150 mm（5.9“）; W 109 mm（4.3”）;D 100 mm（4.0英寸）
- GF跳闸级别设置：0.5-4.0 A.
- GF绊倒时间设置：0.1-2.0秒
- RF跳闸级别设置：20-400 VAC（≤5kV系统）100-2,000 VAC（> 5 kV系统）
- 联系人操作模式：可选择的故障安全或非故障安全
- 复位按钮：标准功能
- 输出联系人：形式A.
- 批准：CSA认证，UL上市（E340889），C-Tick（澳大利亚人）
- 共同涂层：标准功能
- 保修单：5年
- 安装：表面
订购信息
| 订购号码 | 控制权力 |
| SE-325. | 120 VAC |
| SE-325D | 120 Vac / VDC |
| SE-325E. | 240 VAC |
| 配件 | 要求 |
| CT200系列 | 必需的 |
| 呃系列 | 必需的 |
| SE-MRE-600 | 可选的 |
| RK-325，RK-325I，RK-302 | 可选的 |
| RK-13. | 可选的 |
| NGRM-ENC. | 可选的 |
配件
ER系列传感电阻
电力系统和SE-325之间所需的接口。消除了监视器处的危险电压电平。
CT200系列电流互感器
所需的CT检测接地故障电流。
RK系列远程指示和重置
可选的面板安装的远程指示和复位组件。提供NEMA 1或NEMA 4配置。
