描述

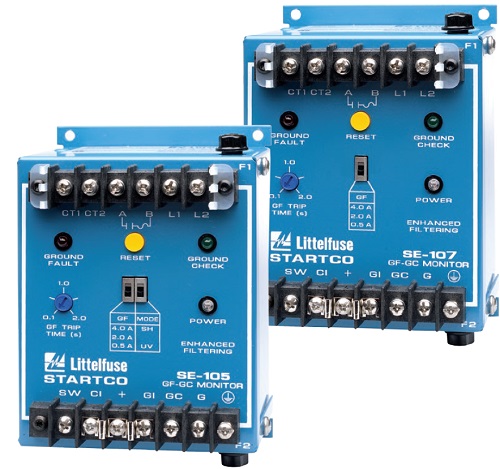

SE-105/SE-107是电阻接地系统的接地线监测和接地故障继电器的组合。它持续监测地导体的完整性，以保护便携式设备免受接地故障造成的危险电压。SE-105/SE-107是地下采矿应用中5千伏及以下尾随电缆的极佳选择。对于高电压或长电缆的应用，请参阅SE-134C/SE-135。
特性和好处
可调拾音器(0.5,2.0,4.0 A)
该装置可用于各种拖缆应用延时可调(0.1-2.0 s)
可调跳闸延迟，快速保护和系统协调谐波滤波器
防止误动作Zener-characteristic终止组装
提供可靠的地面检查循环验证自动防故障装置的登机电路
确保地面检查电路在设备故障时仍然安全保形涂层
额外的涂层保护电路板免受恶劣环境SE-105:可选择UV或分流跳闸模式
为不同的应用程序提供灵活性SE-107:只有紫外脱扣模式
消除越权改变跳闸电路的机会
se - 105 se - 107数据表
se - 107手动
规范
- IEEE设备数量:检查或联锁继电器(3GC)，接地故障(50G/N, 51G/N)
- 输入电压:看到订购信息
- 维度:H 150mm(5.9英寸);w109毫米(4.3英寸);D 100mm (4.0 ")
- 访问级别设置:0.5, 2.0, 4.0 a
- 旅行时间设置:0.1 - -1.0年代
- 接触操作模式:可选择故障保护或非故障保护(SE-105)
- 谐波过滤:标准功能
- 重置按钮:本地和远程
- 输出的联系人:孤立的形成
- 批准:CSA认证，UL认证(E340889)， C-Tick(澳大利亚)
- 保形涂层:标准功能
- 质量保证:5年
- 安装:表面
订购信息
| 订购数量 | 功率控制 |
| se - 105 | 120年休假 |
| se - 105 d | 120伏/直流 |
| se - 105 e | 240年休假 |
| se - 107 | 120年休假 |
| se - 107 d | 120伏/直流 |
| se - 107 e | 240年休假 |
| 配件 | 要求 |
| CT200系列 | 要求 |
| 1 n5339b | 包括 |
| SE-TA6, SE-TA6-SM | 可选 |
| SE-TA6A系列 | 可选 |
| rk - 102, rk - 105, rk - 105 - i | 可选 |
| RK-13 | 可选 |
| ppi - 600 v | 可选 |
配件
CT200系列电流互感器
需要CT检测接地故障电流。
1 n5339b终止设备
5w轴向引线接地检查终端;包含在se - 105 / se - 107。
SE-TA6终止组装
可选的终端组件，具有方便的终端和安装孔
SE-TA6-SM螺柱安装终端组件
可选50w接地止回阀终端，坚固紧凑，适用于潜水泵。引线简化了安装。
